集群概览

序言

此文档是Metax集群部署指南，适用于多机环境和集群环境的部署工作。通过环境配置，一个集群环境达到可用及性能正常的标志是通过通信库多机MCCL/DeepEP测试及性能数据达标。

集群的性能和服务器配置（X86/ARM），服务器拓扑（OAM/Balance/Common/Cascade），PCIe的代系（gen4/gen5），网卡的代系（CX6/CX7），交换机型号（200Gbps/400Gbps），Metax GPU卡型号（C550/C500/C500X/C290 etc.）密切相关，需要对集群性能进行特定分析。

集群组件介绍

计算集群通常由服务器和交换机组成，服务器包含CPU、GPU、网卡等，普通服务器间通过网卡、网线和交换机相连，构建一个基本的计算集群系统；另外还有超节点集群，服务器间通过GPU上特定的物理链路（如Metaxlink）进行机间互联，互联有机间直连和通过特定Switch（如PCIE Switch）互联两种形态。

服务器介绍

服务器类别

服务器种类主要有浪潮、新华三、立讯、联想、中兴、阡视、同泰怡等，每个服务器的软硬件配置各有差异。常见的机型为单机8张GPU卡；目前为节省机头成本，也出现了许多单机16张GPU卡的机型。

服务器分为PCIE机型（GPU通过PCIE Switch接口连接）和OAM机型（GPU通过UBB板全互连），另分为液冷和风冷。

服务器拓扑

PCIE型服务器常见的拓扑有Balance、Common、Cascade之分，不同的拓扑对GPU 8卡和多机通信有影响。

Metax GPU介绍

沐曦GPU目前有C500和C600系列，另还有N系列。每型GPU规格有较大差别，本章节主要介绍和集群通信相关属性。

互联属性

沐曦GPU间除了PCIE互联外，还通过MetaxLink互联，每种型号GPU的MXLink链路数量和带宽各有差异。

C500：单卡单芯，每卡3条MetaxLink，每条链路理论带宽64GB/s；

C550：单卡单芯，每卡7条MetaxLink，每条链路理论带宽64GB/s；

C588：单卡双芯，每芯7条MetaxLink，每条链路理论带宽64GB/s；双芯间通过4条MetaxLink互联；

C600：单卡双芯，每芯3条MetaxLink，每条链路理论带宽32GB/s；双芯间无MetaxLink互联；

N300：单卡单芯，每卡3条MetaxLink，每条链路理论带宽32GB/s；

C600/N300每颗GPU芯片自带一个ETH IP（另称MXRDMA或MRDMA），支持RDMA协议，理论带宽200Gbps（25GB/s）。

GPU间的PCIE互联带宽，由服务器使用的PCIE Gen4（32GB/s）或Gen5（64GB/s）决定。

通信规格为芯片敏感信息，请注意信息安全。

设备序号

由于服务器的PCIE插槽，及操作系统对设备识别顺序的差异，会出现Slot id和Device id不对应的情况，为了充分发挥各服务器的通信理论性能，需要设置特定的MACA_VISIBLE_DEVICES。

常见的卡号顺序如下：

1、C500，MACA_VISIBLE_DEVICES=0,1,8,9,2,3,10,11,4,5,12,13,6,7,14,15（只限阡视服务器）

2、C588，MACA_VISIBLE_DEVICES=0,1,2,3,6,5,4,7,10,9,8,11,14,15,12,13（Intel CPU）

MACA_VISIBLE_DEVICES=0,1,6,7,2,5,4,3,10,9,8,11,12,13,14,15（海光 CPU）

3、C600，MACA_VISIBLE_DEVICES=0,4,8,12,6,2,10,14,1,5,9,13,7,3,11,15

上述顺序能最大化发挥整机中2卡、4卡、8卡、16卡通信，可满足大模型的对应切分或者只使用部分卡（卡数为2的n次幂）的场景。该顺序也会因为服务器型号不同而发生变化，如测试性能出现异常可联系通信库团队支撑。

网卡介绍

RDMA网卡主要有迈络思、博通、云脉、云豹、中兴等产品型号，另有C600/N300自带的MXRDMA，目前沐曦都基本完成了适配。

计算集群的网络有两种模式，RoCE网络和IB网络，RoCE网卡搭配RoCE交换机，IB网卡搭配IB交换机，模式要对应。目前只有迈络思的网卡有IB和RoCE两种模式，其他厂商的网卡只支持RoCE模式。

Mellanox常见网卡型号有CX7（ConnectX-7）和CX6（ConnectX-6），CX7带宽400Gbps（50GB/s），CX6带宽200Gbps（25GB/s），网卡有单网口和双网口两种类别，如是双网口，每个网口均分带宽。

PCIE服务器一般是每个PCIE Switch下各配置1张网卡，单机8 GPU服务器一般是2张网卡，单机16 GPU服务器一般是4张网卡；OAM服务器常见是4张网卡，满配8张。

集群的性能和网卡的配置强相关，需要了解网卡基本规格。

交换机介绍

常见的RDMA交换机有新华三、浪潮、华为、中兴、云脉等产品，交换容量是核心性能指标，其决定了集群网络的层级，常见的有25.6Tbps和64Tbps。

超节点介绍

使用MetaxLink等特定链路通过机外直连或机外Switch连接的多机系统，称为超节点。目前有C500X，C550 DF，C550 3D Mesh等机型。

集群网络拓扑

集群的网络通常有三种，计算网卡构建的计算网络、存储网卡构建的存储网络、管理网卡构建的管理网络。

计算网络常见的有Fat-Tree拓扑架构和Spine-Leaf拓扑架构。

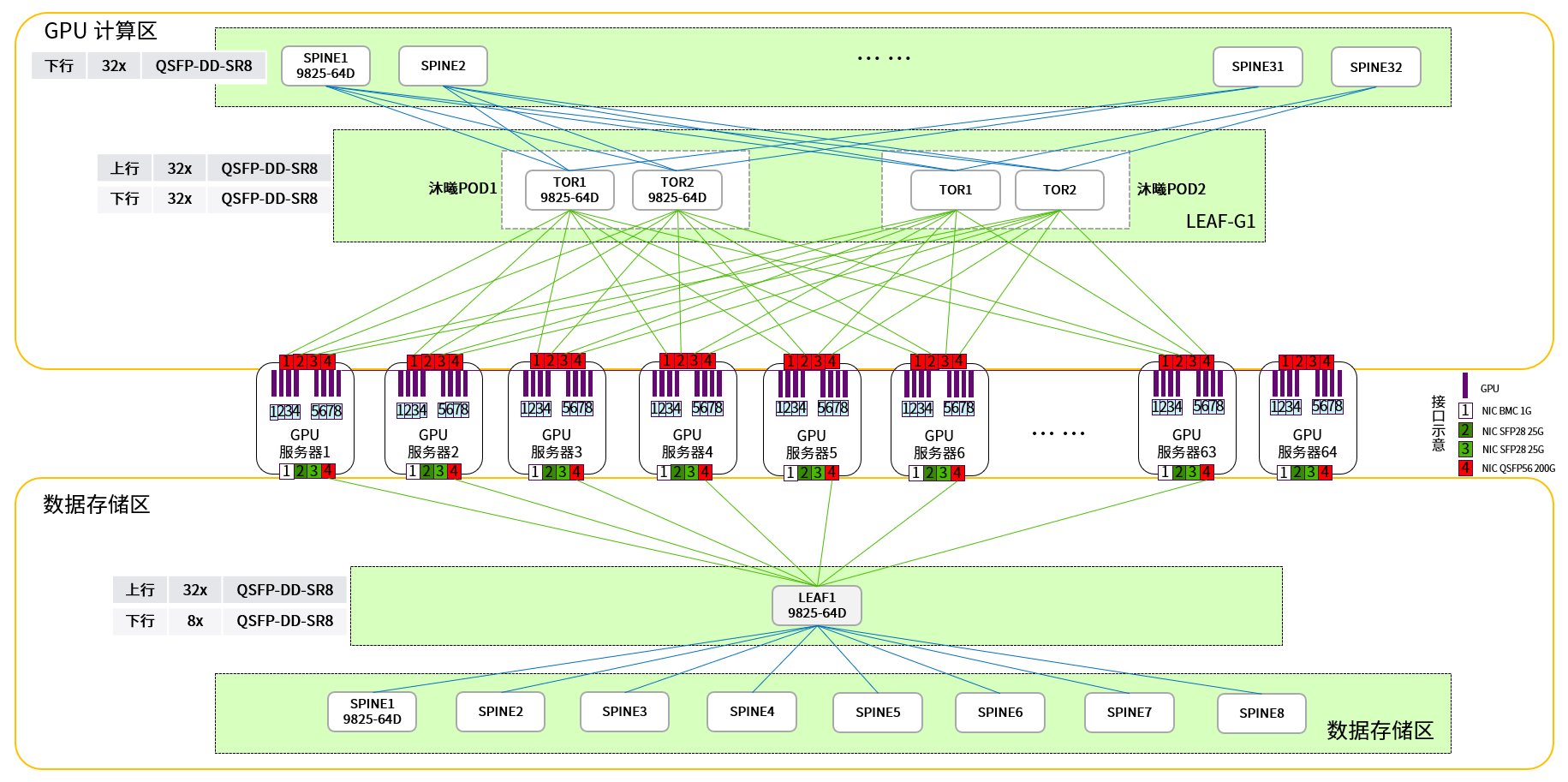

下图为常规的集群Spine-Leaf网络拓扑图，可构建百卡千卡集群。

集群通信库概述

支持千卡万卡集群工作的核心软件为通信库，沐曦通信库技术方向分为MCCL类、EP类、MPI类及其他开源通信库类等，使用哪种通信库取决于上层AI框架。

MCCL类

1、MCCL (Metax Collective Communication Library)，类NCCL，兼容NCCL API所有接口；

2、MXCCL (Metax X Collective Communication Library)，异构通信库，可构建多厂商GPU集群。

通过MXMACA SDK包发布。

EP类

1、MXDeepEP，基于开源DeepEP适配，支持在沐曦各类芯片上运行DeepSeek/LongCat等MoE大模型；依赖MXShmem及MXGDRCopy。Deep在所有芯片上支持internode ll算法，在全互联拓扑芯片（C550）上另支持internode normal和intranode算法（非全互联拓扑暂不支持）。

2、MXMesh，沐曦自研通信库，主要面向单机或者超节点机型，使用机间Link代替RDMA网络进行EP传输，兼容DeepEP接口。

MXDeepEP和MXMesh对topk、hidden size、experts num、rank num等支持情况，请参考附录EP通信库支持规格。

通过MXMACA SDK Python包发布。

MPI类

MPI / UCX，基于开源MPI / UCX适配，支持在沐曦芯片运行HPC等应用。

通过MXMACA SDK包发布。

其他开源通信库

MIXL，基于NIXL适配，支持LMCache及Dynamo等框架；StepMesh等开源通信库。

通过MXMACA SDK Python包发布。
