交换机配置索引与通用操作

交换机配置按厂家拆分为四篇独立文档。不同厂家和型号的命令存在差异，请先确认设备品牌与型号，再进入对应文档。

厂家文档

厂家文档	内容范围
H3C RoCE 交换机配置	H3C RoCE 交换机管理、VLAN、端口拆分、PFC／ECN 及 MXRDMA 配置实例。
锐捷 RoCE 交换机配置	锐捷 RoCE 交换机常用操作、VLAN、端口拆分和 400 Gbit/s 推荐配置。
华为 RoCE 交换机配置	华为 RoCE 交换机常用操作及 400 Gbit/s 网络推荐配置。
浪潮交换机配置	浪潮交换机及服务器网卡 RTTCC、PFC、DSCP、MTU 等配套配置。

配置原则

• 本章主要面向 RoCE 交换机；IB 交换机自动适配程度较高，通常无需特殊配置。
• RoCE 交换机的重点是 PFC／ECN 调优，优先级、队列和 DSCP 必须与服务器网卡配置保持一致。
• 建议优先由交换机供应商根据具体型号提供配置支持。
• 多层交换机或跨子网环境还需按数据中心网络规划增加路由规则。

---

该章节交换机配置主要针对ROCE交换机，IB交换机由于自动适配程度高，暂不需要做特殊配置。ROCE交换机的配置主要是PFC/ECN调优相关的。交换机配置比较专业，不同的厂家、型号，对应的配置都不一样。建议首先找交换机供应商来支持配置（注意说明配置项：优先级 5 使能 PFC和ECN），如果寻求支持无果，再联系通信库或者DC部门。

交换机常见的品牌有H3C、浪潮、中兴、云脉、华为、星融元等，每种品牌亦有多种型号，需要根据不同型号做不同配置。

对于一些高级网络特性，如支持AI动态调整ECN，支持多路径ECMP负载均衡等，需特定型号的交换机才支持，如华为CloudEngine 9875/XH9000，H3C S9827等系列，需根据需求来选择。

此章节主要介绍单层网络环境的交换机配置，多层交换机跨子网则需要添加额外的路由规则，一般需要遵循PDE Data Center部门的规划进行配置。

console连接交换机

新交换机在初次配置时需要连接console线，通过串口访问，分配管理网口的ip地址后可以ssh连接访问。

console连接交换机首先需要现场施工人员，把console线接到交换机的console口上，另一端接到测试人员可以访问的服务器或者PC机上，测试人员可以用console口访问交换机。

不同厂家的交换机配置console访问的方式有区别，linux系统下访问console的方法归纳如下：

minicom console方式

linux 系统使用minicom console访问交换机。

首先输入

sudo minicom  -s

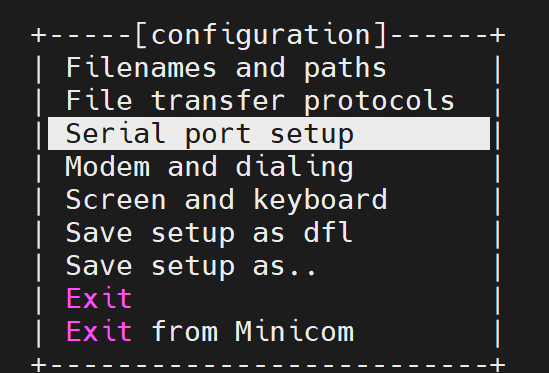

进入配置界面

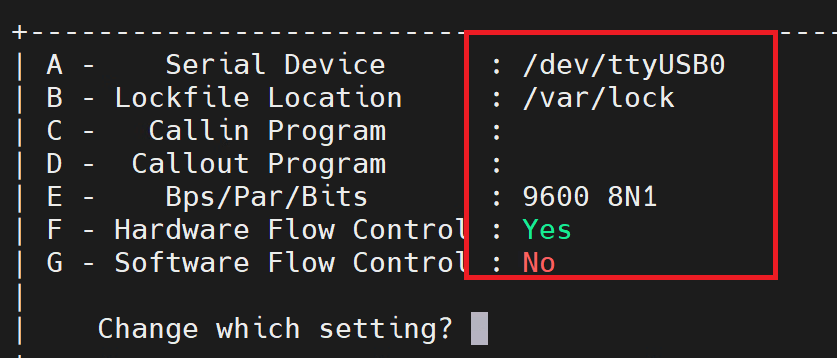

H3C交换机按照如下参数进行配置

其中/dev/ttyUSB0 可能会跟机器有关，有的机器为/dev/ttyUSB1，需要 ll /dev/ttyUSB* 查看选择编号最大的。

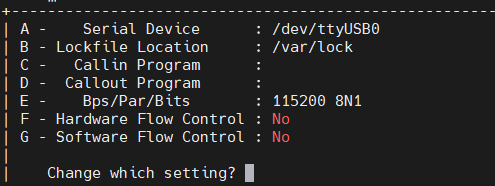

锐捷交换机按照如下参数进行配置

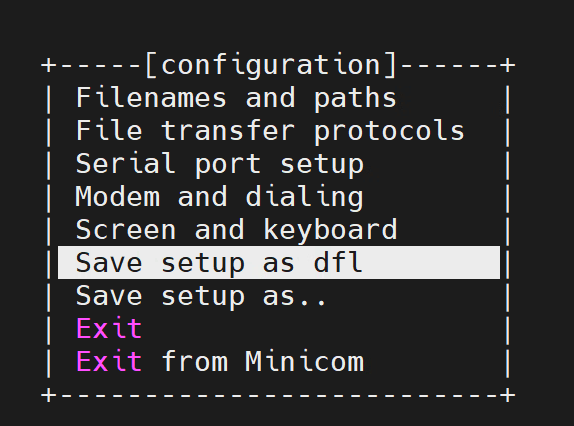

选择Save setup as dfl保存为dfl

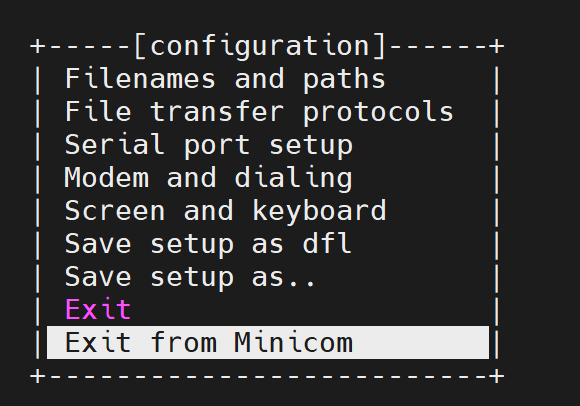

选择Exit from Minicom退出

再次在命令行输入

sudo minicom

即可进入console口访问交换机

退出minicom 的按键顺序为 CTRL+a -> z -> q -> Enter
