参数网二层框式—盒式配置
《H3C RoCE 网络开局一本通》拆分章节，文档版本：6W102。

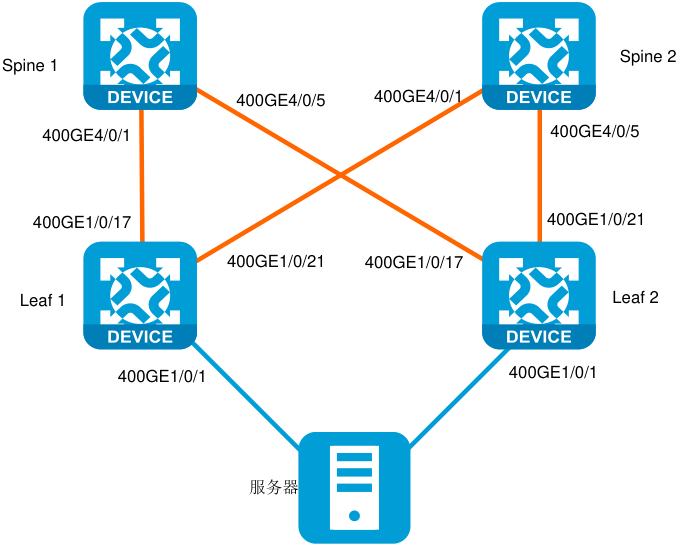

2.5.1 典型组网
2.5.2 配置思路
1. 组网思路
采用 Spine、 Leaf 两级架构， Spine 为框式设备， Leaf 为盒式设备。
Leaf 设备作为服务器的网关， Spine、 Leaf 之间为三层 ECMP 网络，在进行数据高速转发的同时支持转发路径的冗余备份。
服务器接口单归接入，不需要 Leaf 堆叠或者 M-LAG。
实际应用中， GPU 卡规模、 Leaf 设备端口数量、 Spine 设备端口数量等不同，组网时 Leaf 和 Spine 的设备数量、连线方式等也会不同，请联系技术支持了解具体场景的推荐配置。
2. 路由配置方案
配置 BGP 路由协议。 Spine 与各 Leaf 建立 eBGP 邻居。
3. RDMA 功能配置
为实现 RDMA 应用报文的无损传输，我们需要部署 PFC 功能和 ECN 功能：
PFC 功能基于优先级队列对报文进行流量控制。 RDMA 报文携带 802.1P 优先级 5，我们对 802.1P 优先级为 5 的报文开启 PFC 功能。
RDMA 报文转发路径的所有端口都需要配置 PFC 功能，因此我们在 Spine 设备与 Leaf 设备互连的端口、 Leaf 设备连接服务器的端口均开启 PFC 功能。
ECN 功能提供端到端的拥塞控制。设备检测到拥塞后，对报文的 ECN 域进行标记。接收端收到 ECN 标记的报文后，向发送端发送拥塞通知报文，使发送端降低流量发送速率。本例中， 我们在 Spine 设备与 Leaf 设备互连的端口、 Leaf 设备连接服务器的端口均开启 ECN 功能。
ECN 功能配置的
high-limit值（queuequeue-id[drop-leveldrop-level]low-limitlow-limithigh-limithigh-limit[discard-probabilitydiscard-prob]）需要小于 PFC 反压帧触发门限值，以使 ECN 功能先生效。
2.5.3 适配的型号版本
| 角色 | 设备 | 软件版本 | |
|---|---|---|---|
| Spine | S12504G-AF | R8056P10及以后 | |
| S12508G-AF | R8056P10及以后 | ||
| S12504CR（需搭配S型主控） | R8063P04及以后 | ||
| 第类交换机 | S12508CR（需搭配S型主控） | R8063P04及以后 | |
| 二 | Leaf | S6850-G | R8307P10及以后 |
| S9850-G | R8307P10及以后 | ||
| S9820-G | R8336P05及以后 | ||
| S9855-G | R8336P05及以后 |
不同带宽需求推荐的设备款型，请联系 H3C 技术支持
2.5.4 配置 leaf
此处以 Leaf 1、 Leaf 2 的配置为例。
1. 配置设备模式
S9820-G\S9855-G 等第二类交换机设备模式要求，为默认模式，修改配置需保存配置整机重启： switch-mode slot 1 normal
查看效果：
[H3C]display switch-mode status slot 1
LPU switch mode:
Slot Current Config
1 NORMAL NONE2. 配置 VLAN 接口及网关
| Leaf 1 | Leaf 2 | 命令说明 | 注意事项 |
|---|---|---|---|
| interface Vlan-interface3007 | interface Vlan-interface3007 | 配置VLAN接口 | - |
| mtu_9000_ | mtu_9000_ | 配置相同的MTU | - |
| ip address_172.16.13.254_ 255.255.255.0 | ip address_172.16.14.254_ 255.255.255.0 | 配置IP地址 | - |
| local-proxy-arp enable | local-proxy-arp enable | 开启本地代理ARP功能 | - |
| arp route-direct advertise preference 1 | arp route-direct advertise preference 1 | 开启ARP直连路由通告功 能，并配置ARP通告的直 连路由的路由优先级为1 | - |
3. 配置 BGP 实例
| Leaf 1 | Leaf 2 | 命令说明 | 注意事项 |
|---|---|---|---|
| bgp_101_ | bgp_102_ | 启动BGP实例 | 建议每个Leaf配置不同 的bgp ad-number |
| router-id_172.16.28.1_ | router-id_172.16.28.2_ | 为指定的BGP实例配置 BGP路由器的Router ID | - |
| group_Spine_external | group_Spine_external | 创建EBGP对等体组 | - |
| peer_Spine_as-number_200_ | peer_Spine_as-number 200 | 指定对等体的AS号 | - |
| peer_172.16.24.1_group Spine | peer_172.16.24.17_group Spine | 向对等体组中添加指定的 对等体，即Spine | - |
| peer_172.16.24.130_group | peer_172.16.24.145_ | 向对等体组中添加指定的 | - |
| Leaf 1 | Leaf 2 | 命令说明 | 注意事项 |
|---|---|---|---|
| Spine | group_Spine_ | 对等体，即Spine | |
| … | … | 同上 | |
| address-family ipv4 unicast | address-family ipv4 unicast | 进入IPv4地址族 | |
| balance_64_ | balance_64_ | 配置BGP负载分担的路由 条数 | |
| network_172.16.13.0_ 255.255.255.0 | network_172.16.14.0_ 255.255.255.0 | BGP发布指定网段路由 | 如无客户特殊要求，建议 将下行连服务器端口的 IP网段地址配置network 到BGP中。 |
| network_172.16.28.1_ 255.255.255.255 | network_172.16.28.2_ 255.255.255.255 | BGP发布指定网段路由 | - |
| peer_Spine_enable | peer_Spine_enable | 允许本地路由器与指定对 等体交换IPv4单播路由信 息 | - |
4. 第二类交换机配置 RoCE 的全局配置
• PFC 全局配置和数据缓冲区配置
| Leaf 1 | Leaf 2 | 命令说明 | 注意事项 |
|---|---|---|---|
| link-flap protect enable | link-flap protect enable | 开启全局链路震荡保 护功能 | - |
| priority-flow-control deadlock cos_5_interval_10_ | priority-flow-control deadlock cos 5_interval_10 | 设置PFC死锁检查周 期，RoCE报文所在 队列 | - |
| priority-flow-control deadlock precision_high_ | priority-flow-control deadlock precision_high_ | 设置PFC死锁检测定 时器的精度 | 配置为最高精度 |
| buffer egress cell queue_5_ shared ratio_100_ | buffer egress cell queue_5_ shared ratio_100_ | RoCE队列出方向缓 存调到最大 | - |
| buffer egress cell queue_6_ shared ratio_100_ | buffer egress cell queue_6_ shared ratio_100_ | CNP队列出方向缓 存调到最大 | - |
| buffer apply | buffer apply | 使Buffer配置生效 | - |
| qos wred ecn enable | qos wred ecn enable | 全局使能ECN标记 | - |
| Leaf 1 | Leaf 2 | 命令说明 | 注意事项 |
|---|---|---|---|
| 功能 |
5. 配置与 Spine 互联链路
| Leaf 1 | Leaf 2 | 命令说明 | 注意事项 |
|---|---|---|---|
| interface | interface | 配置与Spine 1互联 | - |
| FourHundredGigE1/0/17 | FourHundredGigE1/0/17 | 接口 | |
| port link-mode route | port link-mode route | 将以太网接口切换到 三层工作模式 | - |
| port link-flap protect enable interval_60_threshold_6_ | port link-flap protect enable interval_60_threshold_6_ | 开启接口的链路震荡 保护功能，链路震荡 检查时间间隔为60 秒，链路震荡次数阈 值为6次 | - |
| mtu_9000_ | mtu_9000_ | 配置三层接口MTU 值 | - |
| ip address_172.16.24.2_ 255.255.255.252 | ip address_172.16.24.18_ 255.255.255.252 | 配置IP地址 | - |
| ... | ... | 其它接口配置相似 | |
| interface FourHundredGigE1/0/21 | interface FourHundredGigE1/0/21 | 配置与Spine 2互联 接口 | - |
| port link-mode route | port link-mode route | 将以太网接口切换到 三层工作模式 | - |
| port link-flap protect enable interval_60_threshold_6_ | port link-flap protect enable interval_60_threshold_6_ | 开启接口的链路震荡 保护功能，链路震荡 检查时间间隔为60 秒，链路震荡次数阈 值为6次 | - |
| mtu_9000_ | mtu_9000_ | 配置三层接口MTU 值 | - |
| ip address_172.16.24.130_ 255.255.255.252 | ip address_172.16.24.146_ 255.255.255.252 | 配置IP地址 | - |
- 第二类交换机配置与 Spine 互联链路的 RoCE 配置
| Leaf 1 | Leaf 2 | 命令说明 | 注意事项 |
|---|---|---|---|
| interface FourHundredGigE1/0/17 | interface FourHundredGigE1/0/17 | 配置与Spine 1互联接口 | - |
| priority-flow-control deadlock enable | priority-flow-control deadlock enable | 开启端口PFC死锁检测 功能 | - |
| priority-flow-control enable | priority-flow-control enable | 开启端口PFC功能 | - |
| priority-flow-control no-drop dot1p_5_ priority-flow-control dot1p 5_headroom_9000 priority-flow-control dot1p 5_reserved-buffer_56 priority-flow-control dot1p _5_ingress-buffer static 13000 | priority-flow-control no-drop dot1p_5_ priority-flow-control dot1p 5_headroom_9000 priority-flow-control dot1p 5_reserved-buffer_56 priority-flow-control dot1p _5_ingress-buffer static 13000 | 设置RoCE报文所在队列 的PFC参数 | 不同端口类型的PFC配 置值有所不同，具体请联 系H3C技术支持 |
| priority-flow-control dot1p _5 _ingress-threshold-offset 100 | priority-flow-control dot1p _5 _ingress-threshold-offset 100 | ||
| qos wred queue_5_ low-limit_4000_high-limit _8000_discard-probability 20 | qos wred queue_5_ low-limit_4000_high-limit _8000_discard-probability 20 | 配置ECN水线参数 | 不同端口类型的ECN配 置值有所不同，具体请联 系H3C技术支持 |
| qos trust dscp | qos trust dscp | 端口QoS信任DSCP | - |
| qos wfq byte-count | qos wfq byte-count | 设置WFQ队列调度 | - |
| qos wfq_5_group_1_ byte-count_60_ | qos wfq_5_group_1_ byte-count_60_ | 设置4队列调度权重 | 根据实际业务情况配置 调度权重 |
| qos wfq_6_group_sp_ | qos wfq_6_group_sp_ | 设置6队列调度优先级为 sp | |
| qos wfq_7_group_sp_ | qos wfq_7_group_sp_ | 设置7队列调度优先级为 sp | |
| qos gts queue_6_cir 200000000_cbs_16000000 | qos gts queue_6_cir 200000000_cbs_16000000 | CNP队列限速200G | Cir建议为插入光模块或 者电缆后实际端口速率 带宽的一半 |
7. 配置与服务器互联链路
| Leaf 1 | Leaf 2 | 命令说明 | 注意事项 |
|---|---|---|---|
| interface FourHundredGigE1/0/1 | interface FourHundredGigE1/0/1 | 配置与服务器互联端口 | - |
| port link-mode bridge | port link-mode bridge | - | - |
| port access vlan_3007_ | port access vlan_3007_ | 配置access端口允许通过 的VLAN为VLAN 3007 | - |
| broadcast-suppression kbps_1000_ | broadcast-suppression kbps_1000_ | 设置端口广播抑制阈值 1000kbps | - |
| multicast-suppression kbps_1000_ | multicast-suppression kbps_1000_ | 设置端口组播抑制阈值 1000kbps | - |
| unicast-suppression kbps 10000 | unicast-suppression kbps 10000 | 设置端口未知单播抑制阈 值10000kbps | - |
| stp edged-port | stp edged-port | 配置端口为边缘端口 | - |
8. 第二类交换机配置与服务器互联链路的 RoCE 配置
| Leaf 1 | Leaf 2 | 命令说明 | 注意事项 |
|---|---|---|---|
| interface FourHundredGigE1/0/1 | interface FourHundredGigE1/0/1 | 配置与服务器互联端口 | 当前以Q56的200G端口 标准举例。如果使用其它 端口标准请自行搭配修 改。 |
| priority-flow-control deadlock enable | priority-flow-control deadlock enable | 开启端口PFC死锁检测 功能 | - |
| priority-flow-control enable | priority-flow-control enable | 开启端口PFC功能 | - |
| priority-flow-control no-drop dot1p_5_ priority-flow-control dot1p 5_headroom_9000 priority-flow-control dot1p 5_reserved-buffer_56 priority-flow-control dot1p _5_ingress-buffer static 13000 priority-flow-control dot1p | priority-flow-control no-drop dot1p_5_ priority-flow-control dot1p_5_ headroom_9000_ priority-flow-control dot1p_5_ reserved-buffer_56_ priority-flow-control dot1p_5_ ingress-buffer static 13000 priority-flow-control dot1p_5_ ingress-threshold-offset_100_ | 设置RoCE报文所在队 列的PFC参数 | 不同端口类型的PFC配 置值有所不同，具体请联 系H3C技术支持 |
| Leaf 1 | Leaf 2 | 命令说明 | 注意事项 |
|---|---|---|---|
| _5 _ingress-threshold-offset 100 | |||
| qos wred queue_5_low-limit 4000_high-limit_8000 discard-probability_20_ | qos wred queue_5_low-limit 4000_high-limit_8000 discard-probability_20_ | 配置ECN水线参数 | 不同端口类型的ECN配 置值有所不同，具体请联 系H3C技术支持 |
| qos trust dscp | qos trust dscp | 端口QoS信任DSCP | - |
| qos wfq byte-count | qos wfq byte-count | 设置WFQ队列调度 | - |
| qos wfq_5_group_1_ byte-count_60_ | qos wfq_5_group_1_ byte-count_60_ | 设置5队列调度权重 | 根据实际业务情况配置 调度权重 |
| qos wfq_6_group_sp_ | qos wfq_6_group_sp_ | 设置6队列调度优先级 为sp | - |
| qos wfq_7_group_sp_ | qos wfq_7_group_sp_ | 设置7队列调度优先级 为sp | - |
| qos gts queue 6 cir 200000000_cbs_16000000 | qos gts queue 6 cir 200000000_cbs_16000000 | CNP队列限速200G | Cir建议为插入光模块或 者电缆后实际端口速率 带宽的一半 |
9. 其他补充
| Leaf 1 | Leaf 2 | 命令说明 | 注意事项 |
|---|---|---|---|
| stp global enable | stp global enable | 全局开启生成树协议 | - |
| clock timezone UTC add 08:00:00 | clock timezone UTC add 08:00:00 | - | - |
| clock protocol ntp | clock protocol ntp | - | - |
| lldp global enable | lldp global enable | 开启lldp | |
| ntp-service enable | ntp-service enable | 开启NTP服务 | - |
| ntp-service unicast-server _10.127.22.69_vpn-instance Manager | ntp-service unicast-server _10.127.22.69_vpn-instance Manager | 指定NTP服务器 | - |
| snmp-agent | snmp-agent | 开启SNMP Agent功能 | - |
| snmp-agent community write private | snmp-agent community write private | 创建SNMP团体 | - |
| Leaf 1 | Leaf 2 | 命令说明 | 注意事项 |
|---|---|---|---|
| snmp-agent community read public | snmp-agent community read public | 创建SNMP团体 | - |
| snmp-agent sys-info version v2c v3 | snmp-agent sys-info version v2c v3 | 配置设备支持的SNMP版本 v2c v3 | - |
| snmp-agent target-host trap address udp-domain 10.127.22.69_params securityname_public v2c | snmp-agent target-host trap address udp-domain 10.127.22.69_params securityname_public v2c | 允许向10.127.22.69发送 SNMPv2c Trap报文，用户 名为public | - |
| snmp-agent trap enable arp | snmp-agent trap enable arp | 开启SNMP告警功能 | - |
| snmp-agent trap enable syslog | snmp-agent trap enable syslog | 开启SNMP告警功能 | - |
| snmp-agent trap source M-GigabitEthernet0/0/0 | snmp-agent trap source M-GigabitEthernet0/0/0 | 开启SNMP告警源为管理口 | - |
| grpc enable | grpc enable | 开启gRPC功能 | - |
| telemetry | telemetry | 进入Telemetry视图 | - |
| sensor-group sdn_grpc_1_300 | sensor-group sdn_grpc_1_300 | - | - |
| sensor path device/base | sensor path device/base | 设备基础信息 | - |
| destination-group_grp_1_ | destination-group_grp_1_ | 创建名为grp_1的目标组 | - |
| ipv4-address_10.127.22.100_ port_50051_vpn-instance Manager | ipv4-address 10.127.22.100_port_50051 vpn-instance_Manager_ | 在目标组grp_1中配置IP地 址为10.127.22.100、接收数 据的端口号为50051、VPN 实例Manager的采集器 | - |
| subscription_grp_1_ | subscription_grp_1_ | 创建名为grp_1的普通订阅 | - |
| sensor-group sdn_grpc_1_300 sample-interval_300_ | sensor-group sdn_grpc_1_300 sample-interval_300_ | 关联传感器组为 sdn_grpc_1_300 | - |
| source-address_10.127.22.9_ | source-address 10.127.22.10 | 设备发送订阅grp_1的报文 的源IPv4地址 | - |
| destination-group_grp_1_ | destination-group_grp_1_ | 关联目标组为grp_1 | - |
2.5.5 配置 spine
此处以 Spine 1、 Spine 2 的配置为例。
1. 配置设备模式
| Spine1 | Spine2 | 命令说明 | 注意事项 |
|---|---|---|---|
| forward-flow-mode enhance | forward-flow-mode enhance | 配置设备转发增强模式 | 需要保存配置并重启 设备，本配置才能生 效，此命令与特定款型 单板相关，是否需要配 置此命令请联系H3C 技术支持。 |
| fabric load-sharing mode | fabric load-sharing mode | 此命令与特定款型单 | |
| ingress-port | ingress-port | 配置按入端口负载分担模 式 | 板相关，是否需要配置 此命令请联系H3C技 术支持。 |
2. 配置 BGP 实例
| Spine1 | Spine2 | 命令说明 | 注意事项 |
|---|---|---|---|
| bgp_200_ | bgp_200_ | 启动BGP实例 | 建议所有Spine配置 相同的bgp as-number |
| router-id_172.16.28.9_ | router-id_172.16.28.10_ | 为指定的BGP实例配置 BGP路由器的Router ID | 如果要在BGP实例 下运行BGP协议，则 必须为BGP实例指 定Router ID， 如果没有指定Router ID，则缺省使用全局 Router ID |
| group_Leaf1_external | group_Leaf1_external | 创建一个EBGP对等体组 | - |
| peer_Leaf1_as-number_101_ | peer_Leaf1_as-number_101_ | 指定对等体组的AS号 | - |
| group_Leaf2_external | group_Leaf2_external | 创建一个EBGP对等体组 | - |
| peer_Leaf2_as-number_102_ | peer_Leaf2_as-number_102_ | 指定对等体组的AS号 | - |
| Spine1 | Spine2 | 命令说明 | 注意事项 |
|---|---|---|---|
| peer_172.16.24.2_group Leaf1 | peer_172.16.24.130_group Leaf1 | 向对等体组Leaf1中添加指 定的对等体 | 仅以一条链路配置为 例，其它链路配置类 似，此处略 |
| peer_172.16.24.18_group Leaf2 | peer_172.16.24.146_group Leaf2 | 向对等体组Leaf2中添加指 定的对等体 | 仅以一条链路配置为 例，其它链路配置类 似，此处略 |
| address-family ipv4 unicast | address-family ipv4 unicast | 进入IPv4地址族 | - |
| balance_16_ | balance_16_ | 配置BGP负载分担的路由条 数 | - |
| network_172.16.28.9_ 255.255.255.255 | network_172.16.28.10_ 255.255.255.255 | BGP发布指定网段路由 | |
| peer_Leaf1_ enable | peer_Leaf1_enable | 允许本地路由器与指定对等 体组Leaf1交换IPv4单播路 由信息 | - |
| peer_Leaf2_enable | peer_Leaf2_enable | - | - |
3. 第二类交换机配置 RoCE 的全局配置
• PFC、 ECN 全局配置和数据缓冲区配置
| Spine 1 | Spine 2 | 命令说明 | 注意事项 |
|---|---|---|---|
| link-flap protect enable | link-flap protect enable | 开启接口链路震荡保 护功能 | |
| priority-flow-control deadlock cos_5_interval_10_ | priority-flow-control deadlock cos 5_interval_10 | 设置PFC死锁检查周 期，RoCE报文所在 队列 | - |
| priority-flow-control deadlock precision_high_ | priority-flow-control deadlock precision_high_ | 设置PFC死锁检测定 时器的精度 | |
| buffer egress cell queue_5_ shared ratio_100_ | buffer egress cell queue_5_ shared ratio_100_ | RoCE队列出方向缓 存调到最大 | - |
| buffer egress cell queue_6_ shared ratio_100_ | buffer egress cell queue_6_ shared ratio_100_ | CNP队列出方向缓 存调到最大 | - |
| buffer apply | buffer apply | 使Buffer配置生效 | - |
| Spine 1 | Spine 2 | 命令说明 | 注意事项 |
|---|---|---|---|
| priority-flow-control inner-port enable | priority-flow-control inner-port enable | 使能内联口的PFC功 能 | 仅框式设备需要 配置 |
| priority-flow-control inner-port no-drop dot1p_5_ingress-buffer static_13000_ ingress-threshold-offset_100_ headroom_9000_reserved-buffer 56 | priority-flow-control inner-port no-drop dot1p_5_ingress-buffer static_13000_ ingress-threshold-offset_100_ headroom_9000_reserved-buffer 56 | 配置内联口PFC参数 | 仅框式设备需要 配置 |
| qos wred ecn enable | qos wred ecn enable | 全局使能ECN标记 功能 | |
| qos wred queue table_ECN_ | qos wred queue table_ECN_ | 创建WRED表，并进 入WRED表视图 | |
| queue_0_low-limit_221247_ high-limit_221248_ queue_1_low-limit_221247_ high-limit_221248_ queue_2_low-limit_221247_ high-limit_221248_ queue_3_low-limit_221247_ high-limit_221248_ queue_4_low-limit_221247_ high-limit_221248_ queue_6_low-limit_221247_ high-limit_221248_ queue7low-limit_221247_ high-limit_221248_ queue_5_low-limit_4000_high-limit 8000_discard-probability_20 quit | queue_0_low-limit_221247_ high-limit_221248_ queue_1_low-limit_221247_ high-limit_221248_ queue_2_low-limit_221247_ high-limit_221248_ queue_3_low-limit_221247_ high-limit_221248_ queue_4_low-limit_221247_ high-limit_221248_ queue_6_low-limit_221247_ high-limit_221248_ queue7low-limit_221247_ high-limit_221248_ queue_5_low-limit_4000_high-limit 8000_discard-probability_20 quit | 配置WRED参数 | 说明：221248为 可配置的最大 值，221247为可 配置的最大值减 1。可配置的最大 值与版本有关， 请以实际版本为 准。 |
| qos wred apply_ECN_fabric | qos wred apply_ECN_fabric | 配置内联口的ECN 水线参数 | 仅框式设备需要 配置 |
4. 配置与 Leaf 的互联链路
| Spine 1 | Spine 2 | 命令说明 | 注意事项 |
|---|---|---|---|
| interface | interface | 进入接口视图 | - |
| FourHundredGigE4/0/1 | FourHundredGigE4/0/1 | 配置与Leaf 1互联链路 | |
| port link-mode_route_ | port link-mode_route_ | 将以太网接口切换到三层 工作模式 | - |
| port link-flap protect enable interval_60_ threshold_6_ | port link-flap protect enable interval_60_threshold_6_ | 开启接口的链路震荡保护 功能，链路震荡检查时间 间隔为60秒，链路震荡次 数阈值为6次 | - |
| mtu_9000_ | mtu_9000_ | 配置三层接口MTU值 | - |
| ip address_172.16.24.1_ 255.255.255.252 | ip address_172.16.24.129_ 255.255.255.252 | 配置IP | - |
| ... | ... | 其它接口配置相似 | |
| interface FourHundredGigE4/0/5 | interface FourHundredGigE4/0/5 | 进入接口视图 配置与Leaf 2互联链路 | - |
| port link-mode_route_ | port link-mode_route_ | 将以太网接口切换到三层 工作模式 | - |
| port link-flap protect enable interval_60_ threshold_6_ | port link-flap protect enable interval_60_threshold_6_ | 开启接口的链路震荡保护 功能，链路震荡检查时间 间隔为60秒，链路震荡次 数阈值为6次 | - |
| mtu_9000_ | mtu_9000_ | 配置三层接口MTU值 | - |
| ip address_172.16.24.17_ 255.255.255.252 | ip address_172.16.24.145_ 255.255.255.252 | 配置IP | - |
5. 第二类交换机配置与 Leaf 互联链路的 RoCE 配置
| Spine 1 | Spine 2 | 命令说明 | 注意事项 |
|---|---|---|---|
| interface FourHundredGigE4/0/1 | interface FourHundredGigE4/0/1 | 配置与Leaf互联接口 | - |
| priority-flow-control | priority-flow-control | 开启端口PFC死锁检测 | - |
| deadlock enable | deadlock enable | 功能 | |
| priority-flow-control enable | priority-flow-control enable | 开启端口PFC功能 | - |
| Spine 1 | Spine 2 | 命令说明 | 注意事项 |
|---|---|---|---|
| priority-flow-control no-drop dot1p_5_ priority-flow-control dot1p 5_headroom_9000 priority-flow-control dot1p 5_reserved-buffer_56 priority-flow-control dot1p _5_ingress-buffer static 13000 priority-flow-control dot1p _5 _ingress-threshold-offset 100 | priority-flow-control no-drop dot1p_5_ priority-flow-control dot1p 5_headroom_9000 priority-flow-control dot1p 5_reserved-buffer_56 priority-flow-control dot1p _5_ingress-buffer static 13000 priority-flow-control dot1p _5 _ingress-threshold-offset 100 | 设置RoCE报文所在队列 的PFC参数 | 不同端口类型的PFC配 置值有所不同，具体请联 系H3C技术支持 |
| qos wred queue_5_ low-limit_4000_high-limit _8000_discard-probability 20 | qos wred queue_5_ low-limit_4000_high-limit _8000_discard-probability 20 | 配置ECN水线参数 | 不同端口类型的ECN配 置值有所不同，具体请联 系H3C技术支持 |
| qos trust dscp | qos trust dscp | 端口QoS信任DSCP | - |
| qos wfq byte-count | qos wfq byte-count | 设置WFQ队列调度 | - |
| qos wfq_5_group_1_ byte-count_60_ | qos wfq_5_group_1_ byte-count_60_ | 设置5队列调度权重 | 根据实际业务情况配置 调度权重 |
| qos wfq_6_group_sp_ | qos wfq_6_group_sp_ | 设置6队列调度优先级为 sp | - |
| qos wfq_7_group_sp_ | qos wfq_7_group_sp_ | 设置7队列调度优先级为 sp | - |
| qos gts queue_6_cir 200000000_cbs_16000000 | qos gts queue_6_cir 200000000_cbs_16000000 | CNP队列限速200G | Cir建议为插入光模块或 者电缆后实际端口速率 带宽的一半 |
6. 其他补充
| Spine1 | Spine2 | 命令说明 | 注意事项 |
|---|---|---|---|
| clock timezone UTC add 08:00:00 | clock timezone UTC add 08:00:00 | - | - |
| clock protocol ntp | clock protocol ntp | - | - |
| Spine1 | Spine2 | 命令说明 | 注意事项 |
|---|---|---|---|
| lldp global enable | lldp global enable | 开启lldp | |
| ntp-service enable | ntp-service enable | 开启NTP服务 | - |
| ntp-service unicast-server _10.127.22.69_vpn-instance Manager | ntp-service unicast-server _10.127.22.69_vpn-instance Manager | 指定NTP服务器 | - |
| snmp-agent | snmp-agent | 开启SNMP Agent功能 | - |
| snmp-agent community write private | snmp-agent community write private | 创建SNMP团体 | - |
| snmp-agent community read public | snmp-agent community read public | 创建SNMP团体 | - |
| snmp-agent sys-info version v2c v3 | snmp-agent sys-info version v2c v3 | 配置设备支持的SNMP版本 v2c v3 | - |
| snmp-agent target-host trap address udp-domain 10.127.22.69_params securityname_public v2c | snmp-agent target-host trap address udp-domain 10.127.22.69_params securityname_public v2c | 允许向10.127.22.69发送 SNMPv2c Trap报文，用户 名为public | - |
| snmp-agent trap enable arp | snmp-agent trap enable arp | 开启SNMP告警功能 | - |
| snmp-agent trap enable syslog | snmp-agent trap enable syslog | 开启SNMP告警功能 | - |
| snmp-agent trap source M-GigabitEthernet0/0/0 | snmp-agent trap source M-GigabitEthernet0/0/0 | 开启SNMP告警源为管理口 | - |
| grpc enable | grpc enable | 开启gRPC功能 | - |
| telemetry | telemetry | 进入Telemetry视图 | - |
| sensor-group sdn_grpc_1_300 | sensor-group sdn_grpc_1_300 | - | |
| sensor path device/base | sensor path device/base | 设备基础信息 | - |
| destination-group_grp_1_ | destination-group_grp_1_ | 创建名为grp_1的目标组 | - |
| ipv4-address_10.127.22.100_ port_50051_vpn-instance Manager | ipv4-address 10.127.22.100_port_50051 vpn-instance_Manager_ | 在目标组grp_1中配置IP地 址为10.127.22.100、接收数 据的端口号为50051、VPN 实例Manager的采集器 | - |
| Spine1 | Spine2 | 命令说明 | 注意事项 |
|---|---|---|---|
| subscription_grp_1_ | subscription_grp_1_ | 创建名为grp_1的普通订阅 | - |
| sensor-group sdn_grpc_1_300 sample-interval_300_ | sensor-group sdn_grpc_1_300 sample-interval_300_ | 关联传感器组为 sdn_grpc_1_300 | - |
| source-address_10.127.22.1_ | source-address 10.127.22.2 | 设备发送订阅grp_1的报文 的源IPv4地址 | - |
| destination-group_grp_1_ | destination-group_grp_1_ | 关联目标组为grp_1 | - |
